Jak zrobić frezarkę dolnowrzecionową?

Czasami brakuje mi frezarki dolnowrzecionowej.
W tym celu przystosowałem frezarkę ręczną FESTO OF 1400 EBQ lub jak inni mówią „górnowrzecionową".

1. Wykonałem metalową płytę mocującą do frezarki o wymiarach 5x200x250 mm.
   Frezarka FESTO OF 1400 EBQ posiada dwa gwintowane otwory w podstawie, które wykorzystałem do przymocowania frezarki za pomocą wkrętów



2. W bacie ze sklejki 36x550x900mm (sklejka 2×18 mm sklejone razem) wykonałem otwór frezem prostym o średnicy 12×50 (ø12mm wysokość robocza 50mm) z chwytem 12 mm - ten frez przechodzi przez blat 36 mm za jednym podejściem.
3. Podcięcie na wpuszczenie płyty metalowej w blat wykonałem frezem prostym 8×25 z chwytem 8 mm - płyta ma zaokrąglenia narożników R=4 mm. Jeżeli wykonacie narożniki R=6 wtedy możecie wykonać obie operacje jednym frezem 12×50.  Podcięcie należy wykonać idealnie na taką głębokość jaką grubość ma płyta. Płytę mocującą do frezarki można zrobić z grubszego materiału ale tracimy później na długości roboczej frezów. Cieńszego materiału nie polecam - moja frezarka FESTO nie jest ciężka ale przy cieńszej płycie pojawiłyby się drgania podczas frezowania, a objawia się to spadkiem jakości obrabianej powierzchni (tzw fala).



4. Frezarkę razem z płytą umieściłem w otworze i przykręciłem za pomocą czterech wkrętów do blatu.

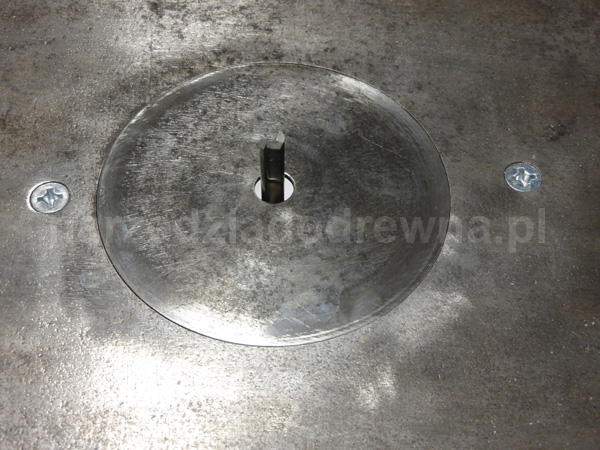

5. Problem zasypywania frezarki przez spadające wióry rozwiązałem wkładając wkładki redukcyjne o średnicy wew. dopasowanej do średnicy frezów.

Zalety tego rozwiązania:

• posiadanie frezarki „górno i dolnowrzecionowej"
• stabilne frezowanie profilowe małych elementów po łożysku na blacie
• dokładne prowadzenie podczas frezowania listew i itp.
• podczas frezowania trzymasz tylko element a frezarka jest stabilnie zamocowana.
• dużo niższy koszt frezów niż w przypadku tradycyjnej frezarki dolnowrzecionowej.

Użyte materiały:

Frezarka FESTO OF 1400 EBQ lub inna 1 szt.
Płyta mocująca - 1 szt.
Wkręt do mocowania frezarki - 2 szt.
Wkręt do mocowania płyty - 4 szt,
Motylki do mocowania płyty - 4 szt
Sklejka liściasta - 1 szt.
Frez trzpieniowy 12x50mm chwyt 12mm - 1 szt.
Frez trzpieniowy 8×25 chwyt 8mm - 1 szt.
